Nos campos de avanço rápido deSistemas de radar e comunicação, alcançar o desempenho ideal geralmente depende de uma pergunta aparentemente simples: quão bem seus componentes estão lidando com as tarefas críticas decorrespondência de impedânciaeTransformação do sinal? É aqui que os transformadores de banda larga de RF, especialmente aqueles com índices de impedância específicos, como1:1ou1:4, desempenhe um papel fundamental. Eles não são apenas componentes auxiliares, mas geralmente os heróis desconhecidos, garantindo a integridade do sinal em um amplo espectro de frequência.
A espinha dorsal dos sistemas modernos de RF: mais do que apenas transformação
Os transformadores de banda larga de RF são fundamentais para moldar o desempenho de várias aplicações, de sofisticadassistemas de radarpara todos os diasInfraestrutura de comunicação. Seu papel principal gira em torno de:
Correspondência de impedância: Garantir a transferência máxima de energia entre os estágios do circuito com diferentes impedâncias, minimizando as reflexões do sinal e preservando a força do sinal.
Balanced - conversão desequilibrada (Balun): Facilitando a transição entre os sinais únicos - final e diferenciais, o que é crucial para a imunidade de ruído em linhas de dados de velocidade -- e comunicações de RF.
Isolamento: Fornecendo isolamento de CC entre os estágios do circuito, permitindo que os sinais de CA passem, o que protege componentes sensíveis dos picos de tensão.
A eficácia desses transformadores é fortemente influenciada por seustaxa de impedânciaeresposta de frequência. Por exemplo, a1: 1 Transformador de taxa de impedânciaé frequentemente empregado para escala e isolamento de tensão dentro da mesma impedância 3, enquanto um1: 4 RF Transformer Ratioé normalmente usado para correspondência de impedância entre, digamos, uma fonte de 50Ω e uma carga de 200Ω.
Empurrando os limites: o papel crítico da largura de banda
Os sistemas modernos exigem transformadores que tenham desempenho consistente em amplos faixas de frequência. Tomemos, por exemplo, a especificaçãoTransformadores de RF 1MHz a 8,5 GHz. Esta largura de banda incrivelmente larga é essencial para:
Aplicações avançadas de radar: Os modernos radares de matriz faseados (AESA/PESA), usados em sistemas como o radar naval AN/SPY-6 (V) 1 ou os aviônicos do F-35, requerem distribuição de numerosos módulos T/R em grandes estruturas. Aqui,RF sobre fibra (RFOF)Às vezes, as soluções se integram aos transformadores de RF para superar os problemas significativos de perda de sinal e peso associados aos cabos coaxiais tradicionais em altas frequências (por exemplo, bandas x, ku, ka).
5G Infraestrutura e WiFi 6: O impulso em direção a taxas de dados mais altas e cobertura mais ampla em redes sub-6GHz 5G e sistemas WiFi 6 depende de componentes que podem lidar com larguras de banda largas com baixa perda de inserção.
Equipamento de teste e medição: O equipamento de precisão requer transformadores que processam com precisão sinais sem introduzir distorções significativas em toda a banda de interesse.
A engenharia de precisão atrás dos transformadores de RF
Projetar um transformador que mantém o desempenho de MHz para GHZ não é uma tarefa fácil. Envolve superar desafios comominimizar a perda de inserção(por exemplo, tão baixo quanto 0,24 dB tip em alguns modelos), gerenciandodesequilíbrio de fase(por exemplo, ± 6 graus Typ) e garantindo excelenteEquilíbrio de amplitude(por exemplo, ± 0,8dB Typ).
Materiais avançados e técnicas de construção são fundamentais:
LTCC (Low - TEMPERATURA CO - Tecnologia de cerâmica disparada): Usado em alguns transformadores de miniatura Ultra - (por exemplo, 0402 Tamanho: 1mm x 0,5 mm x 0,37 mm) para desempenho robusto em ambientes severos e resposta estável -}.
Construção de núcleo e arame: Fornece largura de banda larga (por exemplo, 4,5MHz a 3000MHz) e bom modo de modo comum -} (por exemplo, 26db) em pacotes ligeiramente maiores.
Materiais magnéticos avançados: A escolha do material central (por exemplo, ferrita) é fundamental para obter alta eficiência de acoplamento magnético e desempenho larga de largura de banda.
Além disso,Resiliência ambientalé fundamental para aplicações que enfrentam condições extremas. Os componentes podem precisar operar de maneira confiável em umfaixa de temperatura de -40 graus para +125 grauou ainda mais largo, e suportar choque e vibração mecânicos, especialmente emAutomotivo (AEC - q200 compatível), aeroespacial ou aplicações de defesa.
Selecionando o transformador certo: é tudo sobre o aplicativo
Escolhendo entre um1: 1 Transformador RF de impedânciae a1: 4 RF Transformer RatioDepende muito das suas necessidades específicas de circuito.
1: 1 transformadores: Ideal para aplicações que requerem isolamento sem mudança de impedância, como em algumas configurações de Balun para amplificadores equilibrados ou fornecendo isolamento de CC em linhas de RF.
1: 4 Transformadores: Essencial para a impedância de passo entre os valores padrão (por exemplo, 50Ω a 200Ω), comumente encontrado em redes de alimentação de antenas, entradas/saídas do amplificador e circuitos de correspondência de impedância.
Além da proporção, os principais critérios de seleção incluem:
Largura de banda (3dB ou 1dB): Certifique -se de abranger toda a sua faixa de frequência operacional.
Perda de inserção: O Lower é melhor, especialmente em -} da frente de potência ou receptor - APLICAÇÕES END.
Manuseio de energia: Precisa lidar com o poder de RF em seu sistema (por exemplo, até 2W em alguns transformadores de cerâmica)
Equilíbrio de fase e amplitude: Crítico para integridade diferencial de sinal.
Tamanho e fator de forma: As restrições de espaço da placa geralmente acionam a necessidade de pacotes SMT em miniatura.
O futuro é integrado e exigente
A tendência nos sistemas de RF é para maior integração, frequências mais altas e funcionalidades mais complexas. Aplicações emergentes comoradar automotivo (77 GHz), 5g mmwave, eComunicações de satélite (por exemplo, baixo - constelações de órbita da terra)estão ultrapassando os limites do que é possível. Isso aumenta a demanda por componentes de banda larga que oferecem não apenas desempenho, mas tambémconfiabilidadeeeficiência de tamanho.
Shinhom: seu parceiro para transformadores de banda larga de precisão RF
Na Shinhom, entendemos esses intrincados desafios. Nossa dedicação à engenharia de precisão é refletida em nossa gama deTransformadores de banda larga de RF, projetado para atender às demandas rigorosas do modernoSistemas de radar e comunicação.

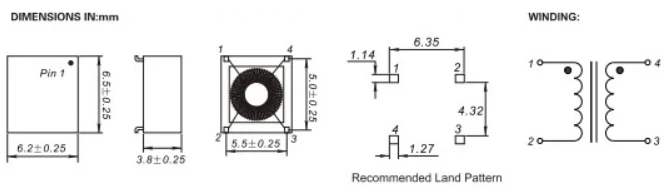

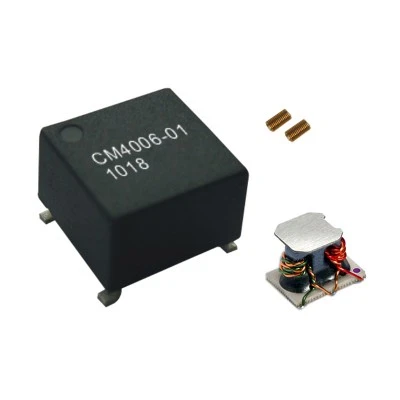

☞ Explore nossa série CM4006 e UWB Series, qual recurso:
Largura de banda extremamente larga: Nossa série UWB, por exemplo, abrange uma faixa de frequência impressionante de1MHz a 8,5 GHz, tornando -o adequado para aplicativos de borda tradicionais e de corte -.
Realizações de impedância múltipla: Oferecemos índices padrão, incluindo1:1e1:4, fornecendo flexibilidade para suas várias necessidades de design.
Baixa perda de inserção e excelente desempenho: Projetado para degradação mínima de sinal e operação confiável em seus sistemas.
Construção robusta: Construído para executar de maneira confiável em condições ambientais exigentes.
Pronto para aprimorar o desempenho do seu sistema com transformadores de RF de desempenho confiáveis e altos - de desempenho? Entre em contato conosco hoje emsales@shinhom.com.cnPara discutir seus requisitos específicos ou solicitar especificações detalhadas. Que nossos componentes sejam a solução para os seus quebra -cabeças de integridade de sinal mais desafiadores.
