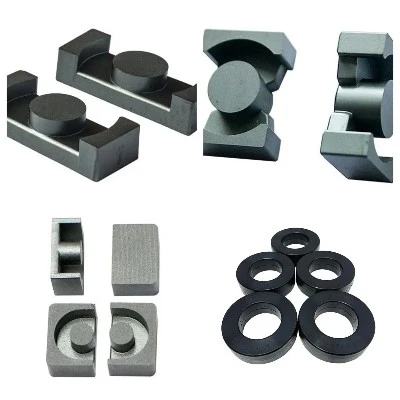

Núcleo do Pote
O núcleo envolve totalmente a estrutura e os enrolamentos, proporcionando excelente blindagem EMI. Os núcleos dos potes estão em conformidade com os padrões IEC, permitindo boa intercambialidade durante a fabricação. Eles oferecem opções de moldura simples (sem pinos), bem como molduras montáveis em PCB (com pinos). Devido ao seu design, os núcleos de pote são mais caros em comparação com outros núcleos de tamanho semelhante. No entanto, seu formato não conduz a uma dissipação eficiente de calor, portanto não é adequado para aplicações em transformadores de alta potência.
Núcleo RM
Comparados aos núcleos de pote, os núcleos RM têm lados simétricos cortados, o que melhora a dissipação de calor e facilita a extração maior do fio condutor. Eles economizam aproximadamente 40% de espaço de instalação em comparação com núcleos de potes. Os núcleos RM vêm em opções de moldura sem pino e com pino e podem ser instalados usando um par de clipes. Eles podem ter formato plano (adequados para transformadores planos ou montagem direta em PCBs com enrolamentos pré-projetados). Embora seu efeito de proteção não seja tão bom quanto os núcleos de pote, ainda é decente.
Núcleos EC, ETD e EER
Esses tipos de núcleo preenchem a lacuna entre os núcleos E e os núcleos pot. Como os núcleos E, eles fornecem amplo espaço para cabos grandes, tornando-os adequados para tendências de fonte de alimentação comutada de baixa tensão e alta corrente. Esses núcleos também são excelentes em dissipação de calor. Seu poste central cilíndrico reduz o comprimento do enrolamento e as perdas de cobre, permitindo maior potência de saída. O design do poste cilíndrico elimina o risco de danificar o isolamento do fio durante o enrolamento, ao contrário das arestas vivas dos núcleos retangulares.
Núcleo QP
Os núcleos PQ são projetados especificamente para indutores e transformadores de fonte de alimentação. O formato PQ otimiza a relação entre volume do núcleo, área de superfície e área de enrolamento. Este projeto permite núcleos mínimos para fornecer indutância máxima e utilização da área de enrolamento. Ele permite atingir a potência máxima de saída no menor volume e peso do transformador, ocupando um espaço mínimo no PCB. A instalação pode ser feita por meio de clipes, garantindo um ajuste seguro. O design eficaz também garante um caminho magnético mais uniforme, resultando em menos pontos de acesso em comparação com outras estruturas centrais.
Núcleo EP
O núcleo EP possui uma coluna central circular que envolve totalmente os enrolamentos, exceto a extremidade em contato com a placa de circuito impresso, oferecendo excelente blindagem. Este formato exclusivo minimiza o impacto das lacunas formadas durante a montagem de duas peças principais e proporciona uma maior taxa de utilização de volume/espaço.
Núcleo Toroidal
Para os fabricantes, os núcleos toroidais são a opção mais econômica, com custos mais baixos entre os tipos de núcleo comparáveis. O uso de uma moldura elimina custos adicionais de montagem. Eles são adequados para enrolamento de máquinas quando necessário e oferecem boas propriedades de blindagem.
