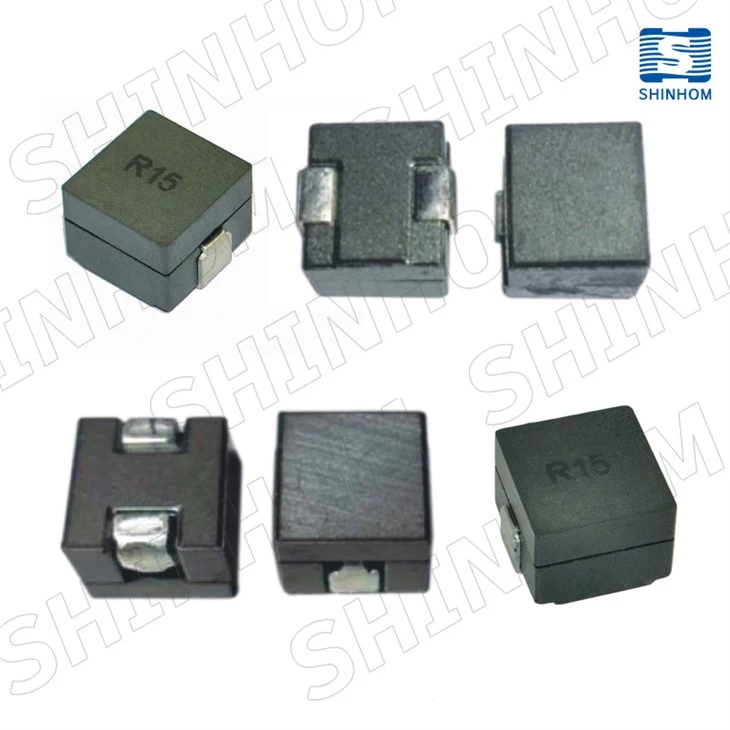

A indutor de alta tensão, também conhecida como bobina de alta tensão, é um componente passivo usado em sistemas elétricos para armazenar energia na forma de campo magnético.
A estrutura básica de um indutor de alta tensão inclui uma bobina de fio enrolada em um material de núcleo, como ferrita, ferro ou ar. A principal função do material do núcleo é concentrar e guiar o campo magnético, aumentando a indutância da bobina.
Os indutores de alta tensão possuem várias características importantes:
Alto isolamento: O isolamento entre os enrolamentos e o núcleo deve ser capaz de suportar altos níveis de tensão, garantindo que o indutor não quebre ou gere arco.
Baixa capacitância parasita: Os indutores de alta tensão são projetados para minimizar a capacitância parasita, que pode causar perda de energia e afetar o desempenho do indutor.
Alta indutância: A indutância de um indutor de alta tensão é normalmente maior do que a de um indutor normal, permitindo armazenar mais energia no campo magnético.
Baixa perda: Os indutores de alta tensão são projetados para minimizar a perda de energia, garantindo armazenamento e liberação eficiente de energia.
Ao selecionar um indutor de alta tensão, é essencial considerar os requisitos específicos da aplicação, como tensão, corrente, frequência e temperatura, para garantir o melhor desempenho e confiabilidade.
Indutores com classificação de tensão em aplicações como fontes de alimentação CC-CC e CA-CC de alta tensão, automação industrial e sistemas de controle, automação residencial, eletrodomésticos e automotivo, incluindo veículos elétricos (EVs).
| Famílias de produtos | 1. DEP✉ | 2. HCB✉ | 3. QG✉ | 4. LCHB✉ |
| 5. LPM✉ | 6.SMB✉ |
Indutor passante de alta corrente
CARACTERÍSTICAS:
· Operação em alta temperatura, até 180 graus contínuos sem envelhecimento
· Baixo DCR para minimizar perdas e reduzir o aumento de temperatura
· A tecnologia de núcleo de liga de ferro em pó fornece indutância estável e
saturação acima da temperatura operacional com perdas de núcleo satisfatórias
· A saturação suave proporciona uma diminuição previsível da indutância com o aumento
Corrente DC independente da temperatura
· O terminal padrão é descascado e estanhado para montagem em furo passante
mas outras configurações de terminal, como cobre puro, SMD e prensa
pino de ajuste estão disponíveis mediante solicitação
· Opções personalizadas estão disponíveis
APLICAÇÕES:
· Aplicações de alta corrente e alta temperatura
· Conversores CC/CC
· Motor de alta corrente e supressão de ruído de comutação
· Inversores
Série nesta família
| Série de produtos | Impedância@100KHz±20% | DCR Máx(mΩ) | Tipo SRF (MHz) | Corrente de classificação térmica Irms(A) | Corrente de saturação Isat 1(A) | Corrente de saturação Isat 2(A) | |
| DEP2520 | 1.2-10 | 1.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | ✉ |
Indutores de potência de alta corrente, indutores de potência SMD
CARACTERÍSTICAS:
· Alta capacidade de carga de corrente
· Baixa perda de núcleo
· Faixa de indutância de 22nH a 120nH
· Faixa de corrente de 14A a 35A
· Material do núcleo de ferrite
· Temperatura operacional: -40 graus a +125 graus (ambiente mais aumento de temperatura própria)
· Temperatura de armazenamento: -40 grau a +125 grau
APLICAÇÕES:
· Eletrônicos portáteis
· Servidores e estações de trabalho
· Sistemas de rede e armazenamento de dados
· Notebooks e desktops
· Placas gráficas e sistemas de energia de bateria
· Reguladores multifásicos
· Módulo regulador de tensão (VRM)
Série nesta família
| Série de produtos | Indutância (µH) | CDI(A) | Comprimento (mm) | Largura (mm) | Altura (mm) | |
| HCB0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Série de produtos | Indutância (µH) | CDI(A) | Comprimento (mm) | Largura (mm) | Altura (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Indutores de potência de alta corrente
CARACTERÍSTICAS:
·Tamanho: 15,5 mm x 11 mm x 8 mm
·Classificação atual: até 50Apk
·Faixa de indutância: 0,14μH a 2,25μH
·Lida com altos picos de corrente transitórios sem saturação
·Ruído de zumbido ultrabaixo, devido à construção composta
·Em conformidade com a diretiva RoHS 2002/95/EC
·Temperatura operacional e temperatura de armazenamento: -40 grau - +125 grau.
APLICAÇÕES:
·Aplicativos para PDA/notebook/desktop/servidor
· Conversores POL de alta corrente
·Fontes de alimentação de baixo perfil e alta corrente
·Dispositivos alimentados por bateria
·Conversores DC/DC em sistemas de energia distribuídos
· Conversor DC/DC para Field Programmable Gate Array (FPGA)
Série nesta família
| Série de produtos | Indutância L{{0}}(µH)±15% 0Adc | Corrente nominal térmica DC(A) | Corrente de saturação DC(A) | DCR Máx(mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Bobinas de alimentação de tubo UL radial através do furo
CARACTERÍSTICAS:
Construção com fio enrolado
Excelentes características ambientais
Alta fiabilidade
Alta indutância e menor RDC
Temperatura operacional: -55 graus a +125 graus
Tubo retrátil: UL retardador de chama tipo VW-1
FORMULÁRIOS:
Fontes de alimentação, carregador de bateria, inversor, conversor
Carro EV, Automotivo
Aplicação Doméstica
Médico
Controle de acesso
Equipamentos de TI
Segurança CFTV
Iluminação LED
Série nesta família
| Série de produtos | L(µH) | DCR(Ω) | CDI (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |
Indutor de potência protegido SMD, bobinas de alta confiabilidade SMD bloqueadores
CARACTERÍSTICAS:
Indutor de potência blindado magneticamente Indutor de chip de potência SMD blindado
Para alta corrente de até 50A e refluxo DCR muito baixo e soldagem manual
estão disponíveis Bons filetes de solda e caráter evitam danos durante o refluxo da solda
FORMULÁRIOS:
Computador portátil
Equipamento de energia da bateria
Conversor CC/CC
Câmera digital e scannerCD-ROM/DVD e PDA
·Faixa de temperatura operacional de -55 graus a +125 graus
Série nesta família
| Série de produtos | Indutância (µH) | CDI(A) | Comprimento (mm) | Largura (mm) | Altura (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
Indutor de potência SMT de alta corrente
PMESérie de indutores de potência blindados de alta corrente apresentam resistência DC submiliohm e manuseio de corrente muito alta. A blindagem magnética e as tolerâncias DCR rígidas os tornam ideais para reguladores VRM/VRD/EVRD multifásicos de baixa tensão e circuitos de detecção de corrente.
CARACTERÍSTICAS:
·Material do núcleo de ferrite
·Construção blindada
·Temperatura operacional: -40 grau a +125 grau
·Tolerância estreita de DCR para circuitos de detecção de corrente baseados em indutor DCR
·Três versões para eficiência e precisão ideais
·Construção em ferrite para planos L vs I com alta corrente
·A blindagem magnética permite embalagens de alta densidade
·Ideal para reguladores multifásicos VRM/VRD/EVRD
FORMULÁRIOS:
·Servidores
·Reguladores multifásicos e Vcore
·Reguladores de notebook
·Sistemas de energia de bateria
· Placas gráficas
Série nesta família
| Série de produtos | OCL(nH)+10% | DCR Máx(mΩ) | IDC Máx(A) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
Shinhom se dedica a estabelecer um alto padrão de excelência para indústrias que integram ou utilizam tecnologias magnéticas em nossosindutor de alta tensãoprodutos.
